Консольные насосы: как устроены, где применяются и как подобрать для орошения полей

Когда на объектах агропромышленного комплекса или водной инфраструктуры требуется обеспечить стабильную перекачку значительных объемов жидкости, оптимальным выбором становятся консольные насосы. Они незаменимы для полива сельхозугодий, фертигации, водоподготовки и подачи технических растворов. Секрет их популярности кроется в безотказной гидравлике, высочайшем коэффициенте полезного действия и ремонтопригодности. В этой статье детально разберем физику работы такого оборудования, его модификации и критерии грамотного инжиниринга.

Конструкция и физика работы консольного насоса

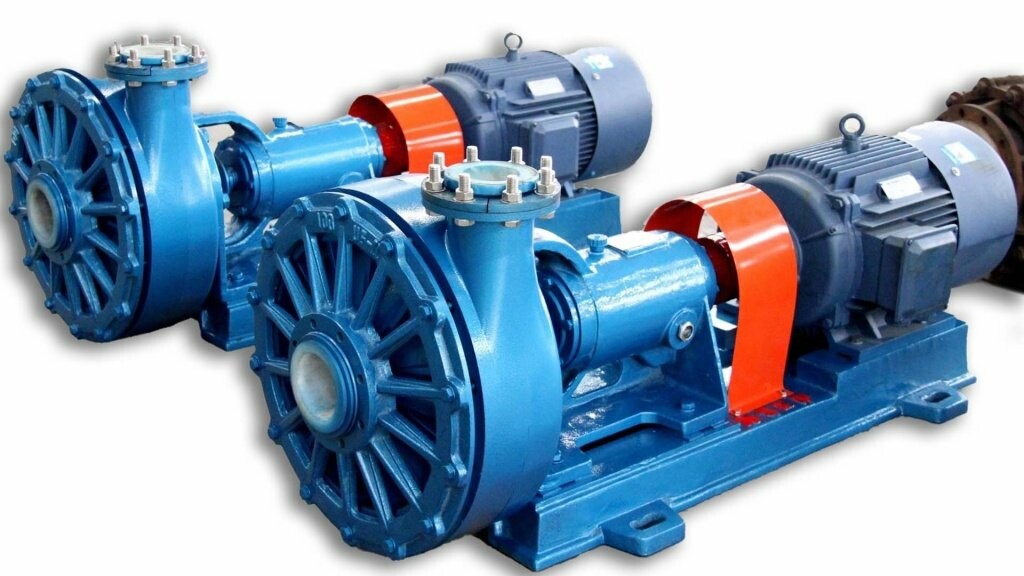

Консольный насос относится к классу горизонтальных центробежных агрегатов. Его ключевая особенность — «консольное» крепление рабочего колеса на валу, который опирается на подшипниковый узел только с одной стороны. Жидкость захватывается входным окном колеса строго по оси, после чего под воздействием центробежных сил отбрасывается к стенкам улитки (корпуса), преобразуя кинетическую энергию в энергию давления, и выталкивается в напорный трубопровод. Крутящий момент передается от электромотора напрямую или через соединительную муфту.

Инженерное преимущество такой схемы заключается в так называемом «выкатном» роторном блоке. Это означает, что для ревизии или замены уплотнений и крыльчатки не требуется отсоединять насос от всасывающей и напорной магистралей — достаточно снять задний кронштейн. Именно эта особенность делает агрегаты крайне востребованными на производствах и в агрохолдингах, где простой оборудования стоит слишком дорого.

Сферы применения в агро- и промышленном секторе

Базовое назначение оборудования — работа с чистыми и слабозагрязненными жидкостями высокой плотности. Основные сценарии эксплуатации:

• аграрное орошение — обеспечение работой систем дождевания, капельного полива, а также контуров туманообразования в тепличных комплексах;
• фертигация — дозирование и подача жидких комплексных удобрений (ЖКУ), карбамидно-аммиачной смеси (КАС) и других агрохимикатов (при использовании специсполнений);
• промышленное и хозяйственное водоснабжение — подъем воды из артезианских скважин, открытых водоемов или резервуаров для нужд предприятий и котельных;
• технологические циклы — циркуляция жидкостей в контурах охлаждения, системах мойки и на других производствах.

Конфигурация проточной части и тип привода всегда адаптируются под конкретные эксплуатационные условия.

Фундаментальные параметры гидравлического расчета

Залог долговечности техники — работа строго в зоне Best Efficiency Point (BEP), то есть в точке максимального КПД. Инжиниринг начинается с определения двух векторов:

Производительность (Q, м³/ч) — объем жидкости, который необходимо переместить за час. В агросекторе этот показатель выводится из гидромодуля полива, площади угодий, водопотребления капельниц или суммарного дебита дождевальных машин. В водопроводных сетях — на основе пикового водоразбора всеми потребителями.

Напор (H, м) — энергия, которую агрегат передает жидкости (условно: 10 метров водяного столба равны 1 бар). Итоговая цифра формируется из разницы высот (геодезическая составляющая), гидравлических потерь на трение в трубах и местного сопротивления в фитингах, плюс требуемое давление на конечном потребителе (например, на входе в форсунку). Ошибка в расчетах ведет либо к «голоданию» системы, либо к перегрузке электродвигателя и кавитации.

Типология рабочих колес и материалов проточной части

Долговечность узла напрямую зависит от абразивности и химического состава среды. Материалы и геометрия подбираются индивидуально:

• артезианская и подготовленная вода — применяются закрытые крыльчатки (с передним и задним дисками), обеспечивающие минимум перетоков и наивысший КПД;
• поверхностные источники (реки, каналы) — требуют установки полуоткрытых или открытых колес, способных пропускать взвешенные частицы песка, ила или органики без засорения;
• агрессивные среды и удобрения — проточная часть выполняется из коррозионностойких сплавов: нержавеющей стали, бронзы или специального чугуна с полимерными покрытиями.

При заказе оборудования критически важно предоставить химический анализ воды и указать размер твердых фракций — это позволит избежать преждевременного абразивного износа.

Силовой привод и шкафы управления

Базовым двигателем выступает трехфазный асинхронный электромотор (380/400 В). Для мобильных бригад или удаленных полей, где отсутствует ЛЭП, идеальным решением становится навеска на дизельный привод (ДГУ).

Современный тренд — интеграция частотных преобразователей (ПЧ). Они позволяют плавно регулировать обороты, подстраивая напор под реальные нужды (например, при изменении погоды в теплице), что дает колоссальную экономию электроэнергии и снижает пусковые токи. Минимально необходимый набор защит в шкафу автоматики включает: тепловое реле от короткого замыкания, датчик «сухого хода» (защита от работы без жидкости) и реле контроля фаз.

Правила грамотного монтажа и обвязки

Ошибки при пуско-наладке сводят на нет преимущества самого дорогого оборудования. Всасывающий трубопровод должен быть максимально коротким, прямым и иметь диаметр на ступень больше, чем входной фланец насоса, чтобы снизить скорость потока и риск кавитации. Все соединения должны быть абсолютно герметичны: подсос воздуха мгновенно вызывает срыв подачи.

Агрегат устанавливается на бетонный фундамент или виброизолирующую раму строго по уровню. Если есть возможность, насосную станцию нужно располагать ниже уровня воды в резервуаре (с положительным подпором) — это гарантирует бесперебойное самовсасывание и бережет торцевые уплотнения.

Ресурс и регламентное обслуживание

Чугунный или стальной корпус центробежного насоса рассчитан на десятилетия эксплуатации (15–25 лет). Вращающиеся элементы — подшипниковые узлы и механические уплотнения (сальники) — требуют плановой замены в среднем каждые 3–5 лет в зависимости от интенсивности использования. Залог того, что техника отработает заявленный ресурс без аварий — строгое соблюдение регламента ТО, наличие фильтрации на всасе и работа исключительно в расчетной рабочей точке.
